INTERRUPTOR PARA 2 INTENSIDADES DE LUZ

Con la instalación de este interruptor tienes 2 opciones de luz, plena y media. Como logramos esto?, fácil, tendras que cambiar el interrptor simple por uno de 2 en la misma placa.
Lo que necesitas es lo siguiente:
1. Una placa con 2 interruptores.
2. 1 diodo 1N4001
Ahora procedemos a quitar la placa antigua y a colocar la nueva.
NOTA: No olvides desconectar la energía eléctrica, así evitaras acccidentes y trabajaras con toda confianza.

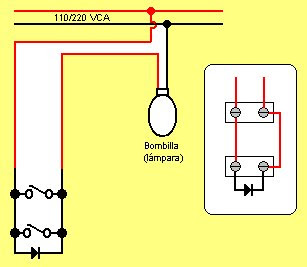

En la figura de abajo puedes ver como se debe de conectar el diodo a los 2 interruptores.

COMO FUNCIONA:
Con uno de los 2 interruptores se enciende y a la vez se apaga la luz, el otro se encarga de atenuar la intensidad de la luz o dejarla a plena iluminación. Cuando el interruptor en el que está conectado el diodo está abierto, únicamente pasan los electrones a través del diodo propiamente dicho, en otras palabras, solo pasará la mitad de cada ciclo de la corriente alterna, por este motivo la lámpara se iluminará a media luz.

OBSERVACION:
Este circuito no funciona con lámparas fluorescentes.
Después de haber conectado todo, procedemos a colocar la placa y a atornillarla.




2 comentarios:

  1. Hola Este circuito esta mal hecho ya que no funsionan los dos Interrectores
    si lo enciendo de uno de ahi mismo lo tengo que apagar pero de todas formas Gracias

    ResponderEliminar
  2. Si sirve solo apagar y encender el mismo

    ResponderEliminar
