AMPLIFICADOR DE AUDIO DE 10 W

Adivinos
aplicacion de calendario
diseño paginas web
diseño web barcelona
trabajo desde casa


href="http://1.bp.blogspot.com/_1WBkD_h2v68/SWAun_f3YkI/AAAAAAAAAB4/7nMniRaqbQU/s1600-h/amplificador%20af%2010w.gif">

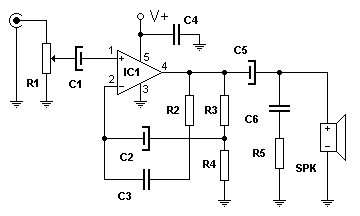

Con sólo un circuito integrado como elemento activo este circuito es capaz de proporcionar hasta 10W de potencia sobre una carga que puede estar comprendida entre 2 y 8 .

Como es lógico el circuito integrado, un TDA2003 , debe ser colocado con un adecuado disipador de calor para evitar daños a sus componentes internos por sobre temperatura en la cápsula.

A máxima potencia el circuito necesita 2A para trabajar correctamente.

Los 10W se obtienen en el punto óptimo de trabajo una carga de 4 Ω. La entrada debe ser de al menos 1Vpp para lograr este rendimiento.

Alimentación:
V max: simple 18V DC
I max: 2A
Componentes:
R1 100 kΩ potenciómetro
R2 47 Ω
R3 220 Ω
R4 2.2 Ω
R5 1 Ω
SPK altavoz 4 Ω
C1 2.2 µF
C2 470 µF
C3 47 nF
C4 100 nF
C5 1000 µF
C6 100 nF
IC1 TDA2003
